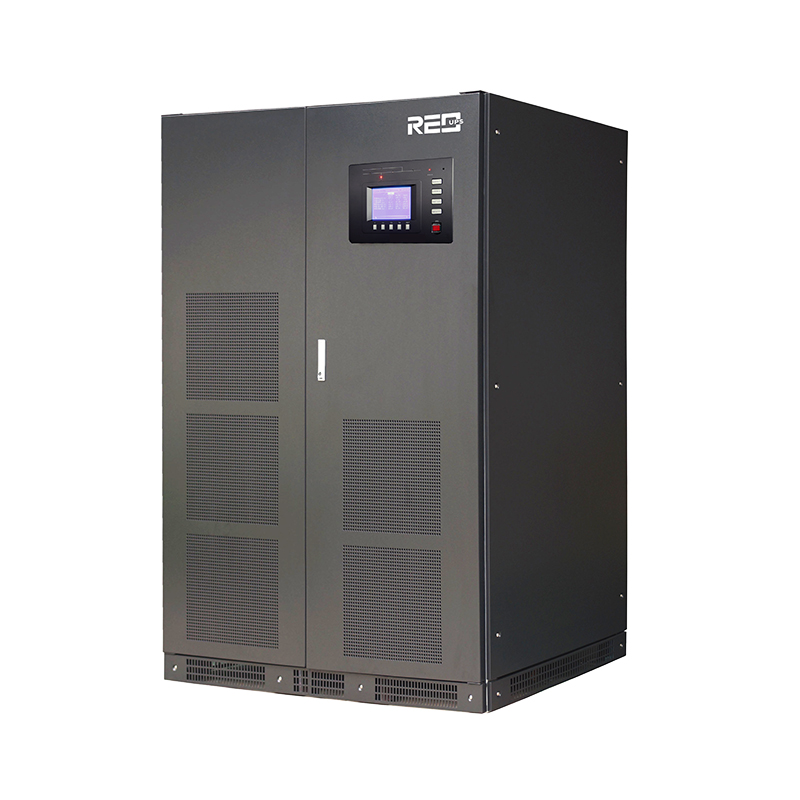

معدات طبية، نظام تزويد الطاقة غير المنقطع (UPS) منخفض التردد عبر الإنترنت بقدرة 160-600 كيلو فولت أمبير
وصف مختصر
مفتاح سمات
◆ خدمة UPS ذات التحويل المزدوج عبر الإنترنت
◆ تقنية مقوم التيار المتردد وتقنية IGBT المتقدمة
◆ يضمن التحكم الكامل في معالج الإشارات الرقمية (DSP) موثوقية عالية
◆ كفاءة إجمالية تصل إلى 90%
◆ كفاءة وضع ECO تصل إلى 98%
◆ تكوين بطارية مرن
◆ نظام تشخيص الأعطال الذكي
◆ نطاق واسع لجهد الإدخال ونطاق التردد
◆ مدخل طاقة مرن أحادي أو مزدوج
◆ مسموح بنسبة 100% للتيار غير المتوازن ثلاثي الأطوار
◆ تصميم الصيانة الأمامية
◆ يمكن توصيل ما يصل إلى 8 وحدات بالتوازي واستخدام نفس مجموعة البطاريات
◆ متوافق مع المولد
◆ محول خرج معزول مدمج يمكنه تقليل التداخلات الناتجة عن تيار الموجة التوافقية للحمل وجهد السلك N
مواصفة
| نموذج | GF3310 | GF3315 | GF3320 | GF3330 | GF3340 | GF3360 | GF3380 | GF33100 | GF33120 |
| سعة | 10 كيلو فولت أمبير / 9 كيلو واط | 15 كيلو فولت أمبير / 13.5 كيلو واط | 20 كيلو فولت أمبير / 18 كيلو واط | 30 كيلو فولت أمبير / 27 كيلو واط | 40 كيلو فولت أمبير / 36 كيلو واط | 60 كيلو فولت أمبير / 54 كيلو واط | 80 كيلو فولت أمبير / 72 كيلو واط | 100 كيلو فولت أمبير / 90 كيلو واط | 120 كيلو فولت أمبير / 108 كيلو واط |
| الجهاز المضيف | |||||||||
| الكفاءة الإجمالية (AC-AC) | 90% | ||||||||
| مستوى الضوضاء (في نطاق مترين) | |||||||||
| درجة حرارة التشغيل | -10-40 درجة مئوية | ||||||||
| درجة حرارة التخزين | من -25 إلى 60 درجة مئوية (بدون بطاريات) | ||||||||
| رطوبة | أقل من 95% غير مكثف | ||||||||
| بدء التشغيل ECO/ EPO/ DC | متاح | ||||||||
| عرض | شاشة LCD: متعددة اللغات مع جميع أنواع الرسائل. حالة الإدخال والإخراج، إعدادات وضع ECO، درجة حرارة العاكس، حالة المحول، وقت التشغيل، الرقم التسلسلي، الطراز، سجلات التاريخ، اختبار البطارية. مؤشرات LED: مؤشر حالة UPS | ||||||||
| مستوى الحماية | IP20 | ||||||||
| ارتفاع | أقل من 1500 متر، بدون تخفيض في الأداء | ||||||||
| مدخل | |||||||||
| جهد الدخل | 380 فولت تيار متردد + محايد + سلك (ثلاثي الأطوار + تأريض) | ||||||||
| نطاق جهد الإدخال | 285-475 فولت تيار متردد | ||||||||
| نطاق تردد الإدخال | 45-65 هرتز | ||||||||
| مدخل PF | 0.95 (مع مرشح الإدخال) | ||||||||
| THDI | أقل من 5% مع الملحقات الاختيارية | ||||||||
| إمكانية إدخال البيانات من جهتين | متوفر (ملحقات اختيارية) | ||||||||
| حماية من سوء الطور المدخل | إنذار خطأ في الطور، لن يتم تشغيل جهاز UPS | ||||||||
| حماية من فقدان طور الإدخال | إنذار فقدان الطور، يعمل جهاز UPS في وضع التجاوز | ||||||||
| بدء التشغيل التدريجي | أكثر من 20 ثانية | ||||||||
| تيار الإدخال | 23A | 31A | 39A | 54أ | 70A | 100 أمبير | 125 أمبير | 160A | 192أ |
| الناتج | |||||||||
| جهد الخرج | جهد الخط: 380× (1±1%) تيار متردد أو جهد الطور: 220× (1±1%) تيار متردد | ||||||||
| معامل القدرة الناتج | 0.9 | ||||||||
| تنظيم جهد الخرج | 380 فولت تيار متردد ±1% (حمل ثابت)؛ 380 فولت تيار متردد ±2% (تغير مفاجئ من 50% إلى 0%)؛ 380 فولت تيار متردد ±3% (تغير مفاجئ من 100% إلى 0%) | ||||||||
| تردد الخرج | ±8% عند 50 هرتز: إدخال التتبع في الوضع عبر الإنترنت وتردد التجاوز؛ ±0.1%: عندما يكون تردد الإدخال أو التجاوز أكثر من ±8% أو في وضع البطارية | ||||||||
| THD | |||||||||
| ثلاثي الأطوار غير متوازن | السماح بثلاث مراحل غير متوازنة بنسبة 100% | ||||||||
| جهد الخرج غير المتوازن | ≤1° (حمل متوازن)، ≤2° (حمل متوازن بنسبة 50%) | ||||||||
| مرحلة الإدخال/الإخراج سويفت | ≤1° (حمل متوازن)، ≤2° (حمل متوازن بنسبة 50%) | ||||||||
| نطاق تتبع التردد | 45-65 هرتز | ||||||||
| شكل الموجة الخارجة | موجة جيبية نقية | ||||||||
| قدرة التحميل الزائد | >125%: أكثر من 10 دقائق؛ >150%: أكثر من 60 ثانية، تحويل إلى وضع التجاوز | ||||||||
| نسبة القمة | 3:1 | ||||||||
| تجاوز | |||||||||
| زمن نقل التجاوز الثابت | 0 مللي ثانية | ||||||||
| نطاق إدخال التجاوز الثابت | 380 فولت تيار متردد (-15 إلى +15%) | ||||||||
| نطاق التردد | قابل للتعديل: 50/60 هرتز ±1 هرتز، ±2 هرتز، ±3 هرتز | ||||||||
| تجاوز --> وقت تحويل INV | 2 مللي ثانية | ||||||||
| سرعة تتبع التردد | 0.5-2 هرتز/ثانية | ||||||||
| تجاوز الصيانة اليدوية | متاح | ||||||||
| بطارية | |||||||||
| طرق الشحن | شاحن مُتحكم به بواسطة معالج الإشارات الرقمية: شحن مُعادل/نبضي، شحن عائم، إدارة ذكية للبطارية | ||||||||
| جهد التيار المستمر | 12 فولت/384 فولت تيار مستمر، قياسي لـ 32 وحدة، قابل للتعديل من 28 إلى 32 وحدة | ||||||||
| جهد الشحن العائم | 438 فولت تيار مستمر | ||||||||
| تيار الشحن | يمكن ضبطها من الشاشة الأمامية | ||||||||
| تواصل | |||||||||
| منفذ الاتصال | RS232 (قياسي)؛ SNMP/RS485/موصل جاف (ملحق اختياري) | ||||||||
| بدني | |||||||||
| الأبعاد (العرض × العمق × الارتفاع) (مم) | 475 × 700 × 990 | 550 × 800 × 1200 | 605 × 800 × 1350 | 800 × 850 × 1900 | |||||
| الوزن الصافي (كجم) | 210 | 223 | 230 | 280 | 330 | 450 | 550 | 630 | 750 |
تخضع مواصفات المنتج للتغيير دون إشعار مسبق.
