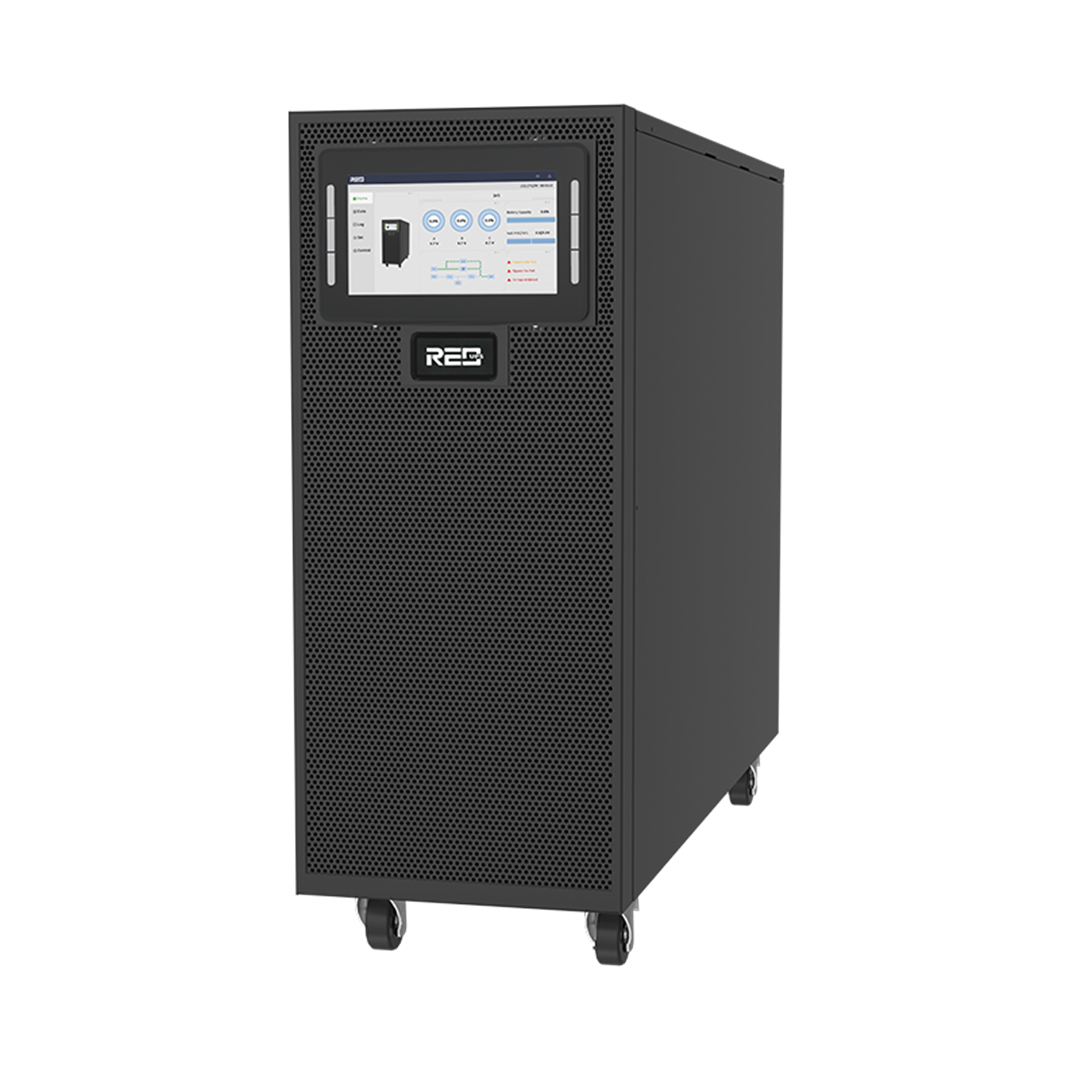

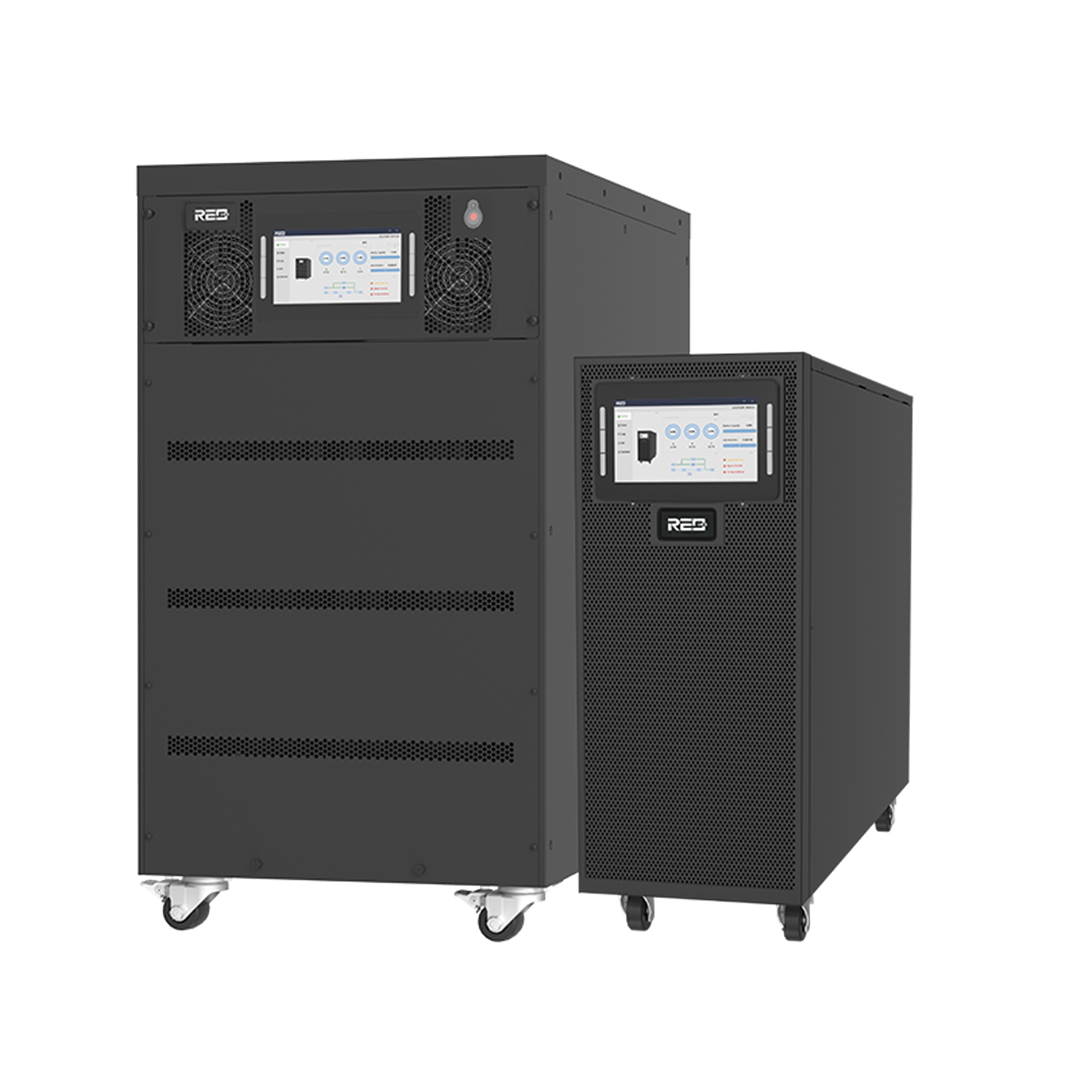

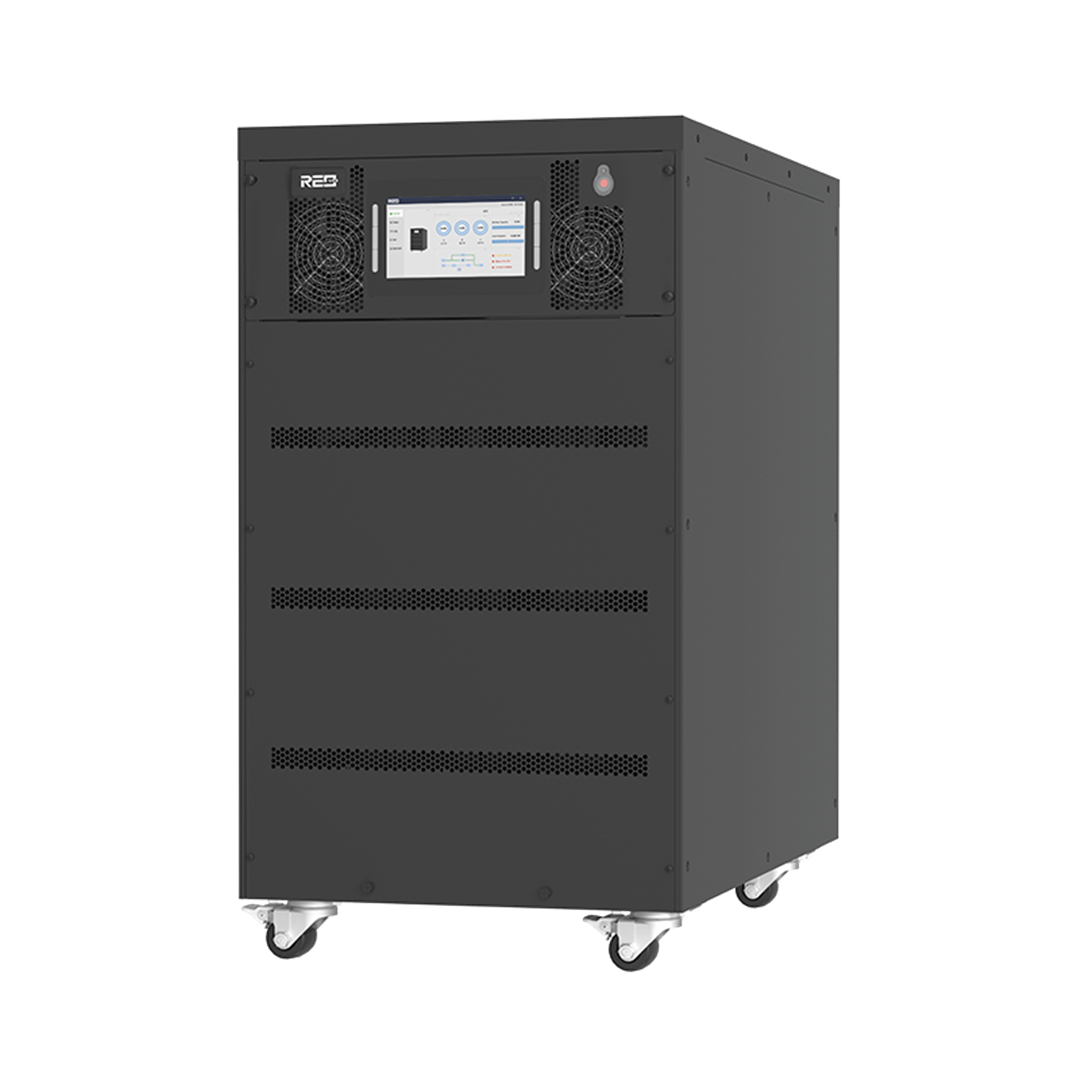

نظام تزويد طاقة غير منقطع عالي التردد ثلاثي الأطوار بدون محول، بقدرة 10-80 كيلو فولت أمبير
وصف مختصر
مفتاح سمات
◆ التحويل المزدوج عبر الإنترنت باستخدام تقنية IGBT
◆ أداء وكفاءة عاليتان، معامل القدرة المدخلة > 0.99، التشوه التوافقي الكلي 96%.
◆ تقنية التحكم الرقمي للمعالجة (DSP)
◆ كفاءة عالية في وضع البطارية ≥96%
◆ شاشة LCD تعمل باللمس مقاس 7 بوصات مزودة بوظائف إنترنت الأشياء.
◆ خيار التوصيل المتوازي N+X حتى 8 وحدات
◆ تكوينات مرنة 3/3 فاز؛ 3/1 فاز؛ 1/1 فاز
◆ كثافة طاقة عالية، حجم صغير، 30 كيلو واط في وحدة 3U
◆ استشعار تلقائي للتردد 50 هرتز/60 هرتز
◆ وضع محول التردد: مدخل 50 هرتز / مخرج 60 هرتز أو مدخل 60 هرتز / مخرج 50 هرتز
◆ تقنية العاكس ثلاثي المستويات، توافقيات أقل، كفاءة أعلى
◆ الخيارات: حزمة بطاريات خارجية للرف مع 40 قطعة داخلية × 9 أمبير/ساعة (4U)
مواصفة
| نموذج | بث مباشر 10 آلاف | فيفا 15 ألف | فيفا 20 ألف | فيفا 30 ألف | فيفا 40 ألف | فيفا 60 ألف | فيفا 80 ألف |
| بث مباشر 10 كيلولتر | مباشر 15 كيلولتر | فيفا 20 كيلو لتر | فيفا 30 كيلو لتر | فيفا 40 كيلو لتر | فيفا 60 كيلو لتر | فيفا 80 كيلو لتر | |
| سعة | 10 كيلو فولت أمبير / 10 كيلو واط | 15 كيلو فولت أمبير / 15 كيلو واط | 20 كيلو فولت أمبير / 20 كيلو واط | 30 كيلو فولت أمبير / 30 كيلو واط | 40 كيلو فولت أمبير / 40 كيلو واط | 60 كيلو فولت أمبير / 60 كيلو واط | 80 كيلو فولت أمبير / 80 كيلو واط |
| مرحلة | مدخل ثلاثي الأطوار ومخرج ثلاثي الأطوار | ||||||
| المدخل الرئيسي | |||||||
| مدخل | 3P5W (3P+N+PE) | ||||||
| الجهد المقنن | 380/400/415 فولت تيار متردد (LL)؛ 220/230/240 فولت تيار متردد (LN) | ||||||
| معدل التردد | 50/60 هرتز | ||||||
| مدخل PF | >0.99 | ||||||
| التشوه الحالي | THDI | ||||||
| نطاق الجهد | 304-478 فولت تيار متردد (LL) حمل كامل؛ 304-228 فولت تيار متردد (LL) تخفيض الطاقة من 100% إلى 75% | ||||||
| نطاق التردد | 40-70Hz | ||||||
| بطارية | |||||||
| معدل الجهد | ±240 فولت تيار مستمر | ||||||
| نموذج | وحدة تزويد الطاقة غير المنقطعة (UPS) مزودة ببطاريات داخلية، 12 فولت تيار مستمر / 7-9 أمبير/ساعة | ||||||
| نظام تزويد الطاقة غير المنقطعة (UPS) للبطاريات الخارجية، قابل للضبط | |||||||
| كمية | جهاز UPS مزود ببطاريات داخلية، 120 قطعة | جهاز UPS مزود ببطاريات داخلية، 160 قطعة | |||||
| وحدة تزويد الطاقة غير المنقطعة (UPS) للبطاريات الخارجية، 40 قطعة | |||||||
| سعة الشحن | 20%*بوت | ||||||
| دقة الشحن | ±1% | ||||||
| بواسطة | |||||||
| معدل الجهد | 380/400/415 فولت تيار متردد (LL) 220/230/240 فولت تيار متردد (LN) | ||||||
| نطاق الجهد | النطاق: من -40% إلى +25%، قابل للتعديل، القيمة الافتراضية من -20% إلى +15% | ||||||
| نطاق التردد | 50/60 هرتز، قابل للضبط: ±1 هرتز، ±3 هرتز، ±5 هرتز | ||||||
| العاكس | |||||||
| معدل الجهد | 380/400/415 فولت تيار متردد (LL)؛ 220/230/240 فولت تيار متردد (LN) | ||||||
| معدل التردد | 50/60 هرتز | ||||||
| معامل القدرة الناتج | 1 | ||||||
| دقة الجهد | ±1.0% | ||||||
| استجابة التحميل | |||||||
| وقت التعافي | |||||||
| مخرج THDU | |||||||
| التحميل الزائد | 110%، ساعة واحدة؛ 125%، 10 دقائق؛ 150%، دقيقة واحدة؛ >150%، 200 مللي ثانية | ||||||
| دقة التردد | 0.1% | ||||||
| مزامنة النافذة | قابل للضبط، ±0.5 هرتز - ±5 هرتز، القيمة الافتراضية ±3 هرتز | ||||||
| معدل الدوران | قابل للضبط، من 0.5 هرتز/ثانية إلى 3 هرتز/ثانية، القيمة الافتراضية 0.5 هرتز/ثانية | ||||||
| عامل القمة | 3:1 | ||||||
| دقة الطور | 120°±0.5° | ||||||
| نظام | |||||||
| كفاءة | الوضع العادي يصل إلى 96%؛ وضع البطارية يصل إلى 96% | ||||||
| عرض | شاشة LED + شاشة LCD تعمل باللمس مقاس 7 بوصات | ||||||
| شهادة السلامة | IEC62040-1، IEC60950-1 | ||||||
| شهادة - نظام إدارة البيئة | IEC62040-2؛ IEC61000-4-2 (ESD)؛ IEC61000-4-3 (RS)؛ IEC61000-4-4 (EFT)؛ IEC61000-4-5 (Surge) | ||||||
| درجة IP | IP20 | ||||||
| إعدادات | USB، RS232، RS485، اتصال جاف، بدء التشغيل البارد | ||||||
| خيار | بطاقة SNMP، بطاقة AS400، مجموعة التوصيل المتوازي، LBS، فلتر الهواء | ||||||
| بيئة | 0-40 درجة مئوية (التشغيل)؛ -25 درجة مئوية ~ 70 درجة مئوية (التخزين)؛ 0-95% (رطوبة، بدون تكثيف) | ||||||
| الأبعاد (العرض × العمق × الارتفاع) مم | |||||||
| بطاريات داخلية | 500*864*922 | 500*865*1250 | |||||
| بطاريات خارجية | 250*530*650 | 250*728*650 | |||||
تخضع مواصفات المنتج للتغيير دون إشعار مسبق.
